Relé MUSF80ACDC, 20-80V AC/DC, funkcia okno, pre kontrolu jednofázového napájacieho napätia - 84872151

Relé Crouzet MUSF80ACDC pre kontrolu jednofázového napätia je napájané priamo z meranej siete. Kontrolné relé monitoruje, či sa namerané napätie nachádza vo zvolenom pásme 20 až 80V AC/DC. Hraničné hodnoty prepätia a podpätia (hranice pásma) sá nastavujú jednotlivo, trimrom na prednom panely. Relé MUSF má nastavenú hysteréziu 3 %. Zelená LED signalizuje prítomnosť napájacieho napätia (Un). Žltá LED signalizuje zopnutý releový výstup (R). V prípade výskytu chyby relé vypne a žltá LED zhasne. Relé je napájané priamo z meranej siete. Časové oneskorenie Tt slúží na preklenutie krátkodobých odchýlok nameranej hodnoty. Funkcia relé je zvolená prepínačom na prednej strane. Poloha prepínača je načítaná vždy v okamihu pripojenia Un. Ak dojde k prepnutiu tohto prepínača počas prevádzky, začnu blikať všetky indikátory LED a relé bude pokračovať v činnosti s pôvodne zvolenou funkciou (nová funkcia platí až po odpojení a následnom pripojení Un). Výstupné relé 5A, 250V AC/DC.

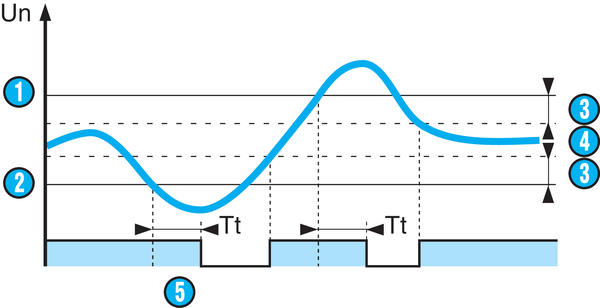

Monitorovanie pásma prepätia / podpätia (okienková funkcia) MUSF



1: Horná hraničná hodnota
2: Dolná hraničná hodnota
3: Hysterézia
4: Monitorovaný signál
5: Časové oneskorenie pri prekročení hraničnej hodnoty (Tt)
